Tính năng chính: | Tấm 4 lá hình chữ W có hệ số truyền nhiệt lớn | Nguồn sưởi ấm: | Dầu |
---|---|---|---|
Điều khiển áp suất: | Chuyển đổi áp suất cao | Cấu hình: | Nồi hơi nước đứng |
Điểm nổi bật: | Nồi hơi đốt khí,nồi hơi dầu |

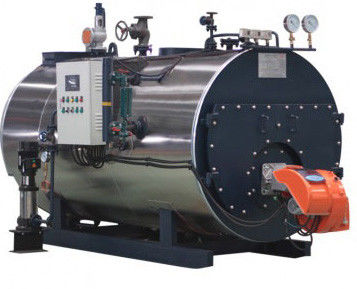

Nồi hơi nước WNS ngang trở lại với hiệu suất nhiệt cao
Tính năng chính:
Chức năng quét sau khi cài sẵn có thể cải thiện điều kiện làm việc của ổ ghi và kéo dài tuổi thọ của nó
• Thiết kế độc đáo của buồng đốt lớn có thể làm tăng bức xạ trong khu vực sưởi ấm lò sưởi và giảm lượng nồi hơi và lượng phát thải NOx;
• Các hộp ống khói quanh nồi hơi sử dụng các phương pháp niêm phong đa cấp, dễ dàng để bảo trì hộp khói;
• Ống lò được bố trí thấp với phạm vi bảo đảm mức nước lớn. Bề mặt bay hơi nước lớn, với hơi nước chất lượng cao.
• Với nhiều thiết bị khóa liên động báo động để đảm bảo hoạt động hiệu quả, an toàn và đáng tin cậy của nồi hơi.
Hình ảnh phân tích sản phẩm:
Dữ liệu kỹ thuật:
1) 0,5t-3t / h:
Kiểu | WNS0.5 | WNS1 | WNS1.5 | WNS2 | WNS3 | |||||
Lượng bốc hơi T / h | T / h | 0,5 | 1 | 1,5 | 2 | 3 | ||||
Áp suất làm việc định mức MPa | MPa | 0,7 / 1,0 / 1,25 | 1,0 / 1,25 / 1,6 / 2,5 | |||||||
Nhiệt độ hơi nước định chuẩn ℃ | ℃ | 170/184/193 | 184/193/204/226 | |||||||
Sự tiêu thụ xăng dầu | Dầu diesel nhẹ | Kg / h | 35 | 70 | 105 | 140 | 210 | |||
Khi tự nhiên | Nm3 / h | 40 | 80 | 120 | 160 | 240 | ||||
Khí hóa lỏng | Nm3 / h | 15 | 30 | 45 | 60 | 90 | ||||
Khí ống | Nm3 / h | 85 | 170 | 250 | 340 | 510 | ||||
Van chính | DN | 40 | 65 | 65 | 80 | 80 | ||||
Van an toàn | DN | 40 | 50 | 50 | 40 x 2 | 40 x 2 | ||||
Infall calibre | DN | 25 | 25 | 40 | 40 | 40 | ||||
Van xả nước thải | DN | 40 | 40 | 40 | 50 | 50 | ||||
Chimney calibre | DN | 250 | 300 | 350 | 400 | 450 | ||||
Kích thước tổng thể | L | Mm | 3800 | 4500 | 4700 | 4800 | 5500 | |||
L1 | Mm | 3100 | 3200 | 3600 | 3800 | 4500 | ||||
W | Mm | 1900 | 2300 | 2800 | 2900 | 2900 | ||||
W1 | Mm | 1000 | 1880 | 1900 | 2150 | 2350 | ||||
H | Mm | 2100 | 2680 | 2950 | 3250 | 3880 | ||||
H1 | Mm | 1800 | 1980 | 2070 | 2250 | 2450 | ||||
Cân nặng | T | 3,3 / 3,6 / 3,9 | 4,6 / 5 / 5,4 / 6 | 5,5 / 5,9 / 6,3 / 6,8 | 6,3 / 7 / 7,5 / 8,2 | 10.6 / 11.2 / 12/13 | ||||
2) 4t-10t:
Kiểu | WNS4 | WNS6 | WNS8 | WNS10 | ||
Lượng bốc hơi | T / h | 4 | 6 | số 8 | 10 | |
Áp suất làm việc định mức | MPa | 1,25 / 1,6 | 1,25 / 1,6 | 1,25 / 1,6 | 1,25 / 1,6 | |
Nhiệt độ hơi nước định chuẩn | ℃ | 193/204 | 193/204 | 193/204 | 193/204 | |
Sự tiêu thụ xăng dầu | Dầu diesel nhẹ | Kg / h | 260 | 390 | 520 | 650 |
Khi tự nhiên | Nm3 / h | 280 | 420 | 560 | 700 | |
Khí hóa lỏng | Nm3 / h | 120 | 180 | 240 | 300 | |
Khí ống | Nm3 / h | 680 | 1020 | 1360 | 1700 | |
Van chính | DN | 100 | 125 | 150 | 150 | |
Van an toàn | DN | 50 x 2 | 65 × 2 | 80 × 2 | 80 × 2 | |
Infall calibre | DN | 50 | 50 | 65 | 65 | |
Van xả nước thải | DN | 50 | 50 | 50 | 50 | |
Chimney calibre | DN | 500 | 650 | 800 | 900 | |
Kích thước tổng thể | L | Mm | 6310 | 7200 | 7780 | 8330 |
L1 | Mm | 5230 | 5960 | 6320 | 7040 | |
W | Mm | 2950 | 3190 | 3440 | 3475 | |
W1 | Mm | 2350 | 2650 | 2980 | 3040 | |
H | Mm | 3120 | 3610 | 3700 | 3800 | |
H1 | Mm | 2530 | 2850 | 2920 | 3050 | |
Cân nặng | T | 13,8 / 15 | 18,5 / 20 | 20/22 | 23/26 | |
Chúng tôi có thể cung cấp các sản phẩm tùy chỉnh để cung cấp điện cụ thể trên thế giới . |
Trường hợp dự án:
